文中闡述大型、超大型數據中心柴油發電機組架構設計中可能遇到的幾個問題,例如如何選擇后備柴油發電機系統的架構、柴油發電機組并聯的選擇等等。

       1 選擇備用電源的依據

　　數據中心備用電源的選擇的依據是GB50174-2017《數據中心設計規范》的規定。

　　依據該標準的8.1.12和8.1.13,A級和B級數據中心應配置備用電源。

　　又依據該標準的3.2.3和3.2.4,提出備用電源的冗余配置。

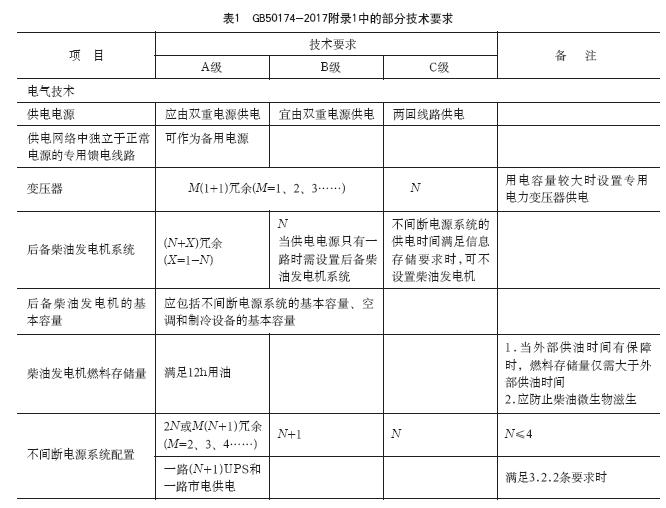

　　在GB50174-2017《數據中心設計規范》的附錄1《各級數據中心技術要求》的“電氣技術”中,對數據中心備用電源系統作出了具體的技術要求,見表1。

　　根據《數據中心設計規范GB50174-2017》A級數據中心后備X,可根據X=1～N自由選擇;B級不需要后備,C級不需要柴發。

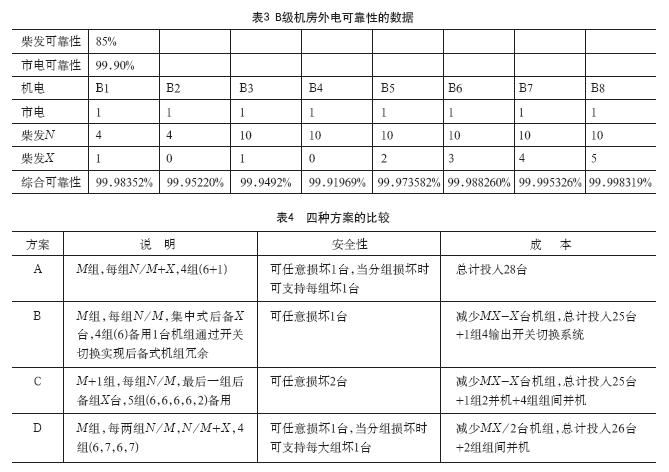

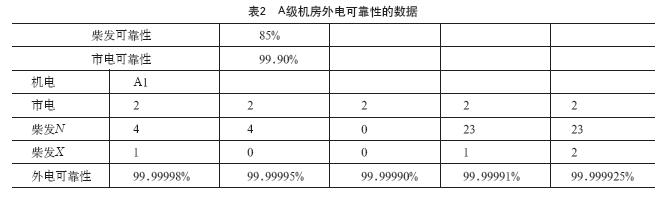

　　從字面上,不管N是6臺還是12臺還是18臺,后備1臺都可以視為滿足規范要求;但是有朋友按照空調末端冗余N+X,N>4常規備用2臺的實踐經驗,覺得實際末端可靠性在90%,而實際柴發可靠性也約在80%~90%之間,覺得4臺以上也應該備用2臺。表2和表3分別給出了柴發可靠性經驗值為85%,市電可靠性經驗值為99.90%時,A級機房和B級機房外電可靠性的數據。

　　從表2可以看出,當外電引入來自兩個不同高電壓等級變電站(>10kV),不同變壓器,不同路由,完整容量備份得到保證時,從實際需求來講,將投資花在柴發上僅僅只是可靠性千萬分之一到千萬分之五的增加,而實際上供電可靠性還串聯著后端用電側變壓器、配電設備和路由的可靠性。好鋼要用在刀刃上,如果是自用型客戶或者定制型客戶能夠接受的前提下,建議可以考慮無柴發,而將投資放在后端,甚至是運維人員的能力提升上,都好過放在柴發上。

　　但是對于B級機房或者IDC或者金融等需要嚴格遵守規范的機房,建議嚴格按照規范要求配置。如果是自用型企業,擁有完善的管理和運維團隊,需要達到A級機房的可靠性,建議可考慮采用一路市電+一路柴發的方式,其中柴發要根據可靠性需求,實際品牌和項目設備的可靠性應用數據,進行備用設備的選擇。

　　2 備用電源架構

　　當項目規模較小,比如N<10,那么無論是備用X取1或者2,都直接一組并聯即可,不存在選擇困難和對比問題。

　　但是當規模達到大型和超大型數據時,直接并聯一組,可能面臨缺少實際案例支持,以及并機母線和開關容量限制、并機控制系統限制等。

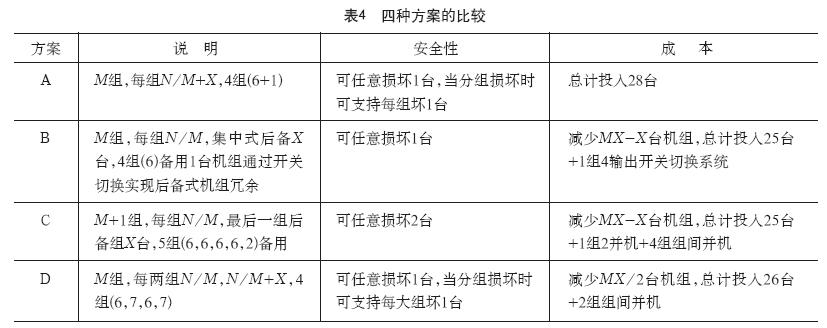

　　一般數據中心場景內常見的為一組4～12臺并機。再往上18～20臺就比較少見了,對于部分敏感客戶,這是比較難以接受的。表4給出了四種方案的比較。

　　在表4中,A屬于常見型,D屬于有案例,B、C均只屬于理論可行,其中B屬于硬件后備式冗余,C屬于軟件后備式冗余。C的備用組也可以僅設置1臺機組。當項目規模較大,比如3萬機柜,18組每組6臺,可考慮設置一組備用6臺,直接進行負載切換,而不需要組間并機,可以視為C的一種變型。

　　要想實現軟件定義的基礎設施,必須先把各硬件性能摸清楚。

　　當機組數量較少時,也可以通過可實現分段并機的全并機系統,可以視為D的一種變形。

　　當數據中心園區規模每超過3萬臺時,可節約機組數量超過10臺,約2000～3000萬元,相關的風險在2路真市電的前提下,應該是值得仔細考慮的。

　　3 供電邏輯

　　分組供電,可以減少并機母線和相關母聯及開關的投入。需要對各段負荷進行精確計算,并估計其負載可能變化情況。

　　單路斷電即起柴發,目前技術和設備實現上都不存在困難,主要是需要與供電部門進行商討,目前已有多地有成功案例,隨著時間推移,這也將成為標準措施。主要好處是可以減容配置柴油機組。

　　未來的A級機房標準配置很可能是兩路N/2的市電,加一路N/2的柴發,然后三路再負荷冗余10%,這個而配置未來理論上做到T4應該也沒問題。一方面是大大降低一次投資,另一方面也會大幅降低容量占用費,尤其是對于運營前1～3年,甚至可以降低運營能源費用支出的40%以上。

　　4 結束語

　　既然A、B級或者Tier的等級都摒棄了客戶最關心的量化可靠性,那么我們所關心的企業標準,是否應該將可靠性量化,增加可靠性的投入獲得的收益就是賠償期望的減少,兩者量化之后,很多時候該不該做某種妥協或者改進就很容易計算權衡出來了。

　　作者簡介

　　付寶福,國家注冊公用設備工程師,發愿生命不息向善不止的數據中心基礎設施資深人士,專注于數據中心全壽命周期運營優化,竭力探索數據中心高效與永續運行之路。
