（一）UPS的概念
（二）不間斷電源UPS供電原理
（三）UPS電源的技術性能
（四）UPS供電方案設計
（五）網絡機房可選發電技術
（六）UPS供電范圍和容量估算

　　（一）UPS的概念
　　普通定義：UninterruptablePowerSupply
　　專家認為：UPS應該為UnintenuptablePowerSystem，即是一個高可靠、高性能、高度自動化的供電中心。
　　UPS是UninterruptablePowerSupply的簡稱，也就是不間斷電源。它的出現與最早應用，是為某些重要部門電網掉電時的持續供電提供保障。但是，電子信息產業與網絡技術的迅速發展，對供電質量不斷提出了更新更高的要求。據統計，在計算機故障中，有50一70%的原因是電源故障造成的。這些電源故障包括電網電壓過壓、欠壓、瞬時跌落、失壓和故障停電等由于電源環境、設備以及傳輸系統，乃至自然環境造成的各種干擾。在這些故障中，電網完全掉電僅占百分之幾，在大城市以及供電環境較好的地區，應以幾次/年計，但是在有代表性的場所，計算機遭受的電網和傳輸系統的干擾，幅度在幾十伏的可達每日數次之多，所以UPS不再僅僅是為完全掉電提供后備電源的設備，而應為各種電源問題提供解決方案。
　　假設你是一個網絡管理員或系統管理員，理解網絡不間斷并不難，然而很多情況下，沒有意識到的電源問題可能會使你的系統出現各種無法解決的困難，甚至于崩潰。系統的可用性至關重要，而作為網絡運行基礎的電源的可靠性自然成為首先考慮的問題。同時，電源的智能監控與管理在網絡經濟時代不可或缺。單純的提供不間斷供電已經不能滿足要求。
　　專家認為UPS可以改為UnintenuptablePowerSystem的簡稱，也就是說，UPS，特別是大中型UPS，它已經不僅僅是一臺簡單的不停電供電整機產品，隨著UPS技術的發展和成熟，它將成為一個中型的或者說局部的高可靠、高性能、高度自動化的供電申心。它的功能應該包括我們傳統概念上的以下環節和內容:
　　第一，主機運行高效、高可靠，能在各種復雜的電網環境下運行，輸出能全面地高質量地滿足各種負載的要求。
　　第二，有很強的可用性和可維護性，有高度智能化的自析功能狀態顯示、報警、狀態記錄和通訊功能，甚至有環境監測功能。
　　第三，有很強的網絡保護功能，也就是說，它不僅向直接由它供電的硬件設備提供可靠的保護，還應該向它們所運行的軟件提供保護，UPS可配置相應的電源監控軟件，SNMP(網絡管理協議)管理器，有遠程管理能力，用戶可執行UPS與網絡管理平臺之間的監控。

　　（二）不間斷電源UPS供電原理
　　它由整流器、逆變器、交流靜態開關和蓄電池組組成。平時，市電經整流器變?yōu)橹绷�，�?duì)蓄電池浮充電，同時經逆變器輸出高質量的交流純凈的電源供重要負載，使其不受市電的電壓、頻率、諧波干擾。當市電因故停電時，系統自動切換到蓄電池組，蓄電池放電，經逆變器對重要設備供電。
　　UPS的不間斷特性，體現在其轉換時間工作程序上，當市電與逆變器進行切換時，其控制系統會適時地檢測市電的同步范圍，在市電不超限時，逆變器實現“先通后斷”的供電，從而保證了供電系統的“不間斷切換”。

　　（三）UPS電源的技術性能
　　UPS電源的技術性能隨使用要求的不同而不同，主要技術性能包括以下幾個方面。
　　1.在線式
　　特點:
　　• 雙逆變器
　　• 輸出電性能指標高
　　• 輸入端AC-DC變換器是整流電路，對電網產生嚴重的干擾公害
　　• 兩個變換器始終在100%負載功率下工作，整機效率低，輸出能力有局限，可靠性一般
　　• 市電－電池轉換時，輸出電壓沒有切換時間
　　功能說明
　　• 市電正常時，市電經過AC-DC和DC一AC兩次變換后向負載供電
　　• DC一AC隨時在監測并參與對輸出電壓的調整，是在線式工作
　　• 市電掉電后，電池通過DC一AC逆變器向負載繼續供電
　　• 當負載過載或逆變器故障時，市電轉旁路維持向負載供電
　　在線式原理
　　除了基本供電電路為電池逆變器電路外，基本原理圖與后備式相同。無論交流輸入電源是否正常，均通過逆變器電路提供電源輸出。交流輸入電源中斷時不需要切換，不存在轉為電池供電的切換時間。在電池逆變器出現故障或者逆變器內部失靈時，都需要切換為旁路供電。由于在正常工作情況下，整流器和逆變器都要消耗一定的功率，因此這種類型UPS的效率要比后備式低。無論是在線還是電池供電，在線式UPS的電源輸出來自于逆變器，可以提供近乎理想化的電源，頻率和電壓的穩定性優于其它類型。
　　

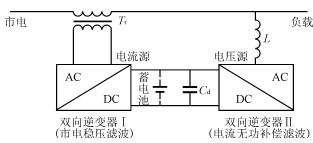

　　圖中電路各環節功能如下：
　　整流器：該整流器為AC-DC單向變換，當市電存在時;它完成對電池的充電，并通過逆變器向負載供電。
　　逆變器：該逆變器為DC-AC單向逆變，當市電存在時，它從整流器取得功率后再送到輸出端，并保證向負載提供高質量的電源，當市電掉電時，由電池通過逆變器向負載供電旁路開關：平時處在斷電狀態，當主電路發生故障，或者當負載有沖擊性（例如啟動負載時)時，逆變器停止輸出，旁路開關接通，由電網直接向負載供電，旁路開關多為智能型的功率容量很強的無觸點開關。
　　雙逆變?cè)诰�式UPS的性能特點如下：
　　因?yàn)椴还苁须娪袩o(wú)，負載的全部功率都由逆變器輸出，所以可以向負載提供高質量的電源，例如輸出電壓穩定精度、頻率穩定度、輸出電壓動態響應、波形失真度等指標，都是比較高的市電掉電時，輸出電壓不受任何影響，沒有轉換時間，因?yàn)闊o(wú)論市電有無，全部負載功率都由逆變器供出，UPS的功率余量有限，輸出能力不理想，所以對負載提出限制條件，例如輸出電流峰值系數(一般只達到3:1)、過載能力：輸出功率因數一般為0.8。整流電路對電網形成電流諧波干擾，輸出功率因數低，諧波電流成份在30%左右，而輸入功率因數只有0.8左右，在市電存在時，由于兩個逆變器都承擔100%的負載功率，所以整機效率低，80KVA以下的UPS為80%左右，80KVA的可達85－90%，100KVA以下的可達90-92%。
　　所以在線式能夠確保輸出高可靠性、高質量電源。在DSP數字控制技術、數字并聯技術、網絡監控技術、電池管理技術、電源保護技術等方面技術先進，性能可靠。
　　2.高效數字功率器件PIGBT技術
　　采用先進的高效數字功率器件PIGBT作為逆變功率器件，其性能及可靠性高于上一代的功率器件IGBT，提高了逆變器的可靠性和處理速度，其逆變效率高達98%～99%，熱功耗極低。諧波分量小于1.5%，使輸出波形更好，對負載或接地系統等不會造成干擾。
　　3.DSP技術和SMD電氣集成模塊
　　采用數字控制技術取代傳統的模擬控制。DSP數據處理技術的處理速度是傳統微處理器的12倍，并使硬件線路更為簡化、可靠性更高、瞬態反映能力更強。電路板采用仿真設計和表面安裝焊接技術，使整機散熱性好，可靠性更高。
　　4.電池保護功能
　　安全防護電池包括2、6、12V的通用型、深放電型、高比能型、快速充電型、循環耐久型等系列蓄電池產品。電池具有充放電的實時監測、過流及限流保護功能，可防止用戶因電池過放電而造成電池永久性損害，防止過充電而造成電池壽命的減短；欠壓預警功能可及時通知用戶進行相關處理，以免造成大的損失；控制系統可通過設置定期電池自檢功能，及時發現故障電池，避免系統故障造成的危害，并可實現在線更換電池。
　　5.靈活可靠的并聯技術
　　采用數字模塊式環路直接并聯技術，能夠有效的抑制并機中的環流，可以在UPS不斷電的情況下實現并機擴容或維修，可以實現不同功率的UPS直接并聯。
　　6.通信及監控功能
　　較強的通信聯網功能是指UPS可以采用于接點、JBUS或SITEMONITOR軟件，實現遠程監控及模擬控制或集中遙測遙控�？梢岳�用Intranet、Internet來監控UPS，每個UPS在網絡中有自己的IP地址，可以通過WEB測覽器來監控，采用的協議可以是TCP/IP、SNMP、HTTP和JAVA。
　　7.高可靠性
　　UPS單機平均無故障時間都在MTBF>35萬h，并獲得ISO9001國際質量標準證書，干擾標準等證書。
　　8.散熱系統
　　機房UPS是最大的噪聲源，采用冗余式智能風扇調速散熱系統，則微處理器可以依據內部溫度及輸出功率大小，自動調節風扇的轉速，以達到降低噪聲、延長風扇壽命及節省能源的目的。
　　9.控制和診斷監控系統
　　智能化UPS應具有專家系統故障診斷軟件。當UPS某一部分出現異常后，該系統能迅速對故障進行診斷、推理，判明故障部位，通過顯示器給操作者或維修工程師指示，判明故障性質，以便快速修復。同時還可自動記錄信息，生成信息檔案，便于用戶更好使用。
　　10.其他
　　除了上述功能外，還有主/從容錯雙處理器并行控制技術、過載能力和抗短路保護功能、UPS的非線性帶載能力、多種啟動方式、多種輸入/輸出模式、寬電壓輸入、可靠的旁路轉換系統、綠色環保、正面維修、雷電保護等，是針對不同產品所具有的不同功能。此外，大容量的UPS配12脈沖整流器，能夠進一步降低輸入諧波分量；內置輸出隔離變壓器，采用零線及火線均隔離的隔離技術，可以進一步提高對負載的保護，有效地隔離零線的干擾，提高UPS系統的適應性等，都是UPS產品近幾年來的先進實用技術。
