4.6 空氣調節系統

4.6.1 主機房和輔助區設置空氣調節系統的要求

4.6.1.1 技術要求：見5.3.1。

4.6.1.2 評價方法：查看竣工圖紙（空調）。

4.6.2 對不間斷電源系統電池室設置空調降溫系統的要求

4.6.2.1 技術要求：見5.3.1。

4.6.2.2 評價方法：

（1）查看竣工圖紙（空調）；和/或

（2）檢查是否有業主方、第三方確認的核查資料。

4.6.3 機房專用空調配置

4.6.3.1 技術要求：見5.3.1。

4.6.3.2 評價方法：

（1）查看竣工圖紙（空調設計說明等）；

（2）現場見證測試，具體測試方法見5.3.2。

4.6.4 冷凍水供水溫度

4.6.4.1 技術要求：見5.3.1。

4.6.4.2 評價方法：

（1）查看竣工圖紙（空調設計說明等）�；�

（2）查看設備面板或環控?cái)?shù)據。

4.6.5 冷凍水回水溫度

4.6.5.1 技術要求：見5.3.1。

4.6.5.2 評價方法：

（1）查看竣工圖紙（空調設計說明等）�；�

CQC1324-201817（2）查看設備面板或環控?cái)?shù)據。

4.6.6 采用不間斷電源系統供電的設備

4.6.6.1 技術要求：見5.3.1。

4.6.6.2 評價方法：查看竣工圖紙（空調設計說明等）。

4.6.7 蓄冷裝置供應冷凍水的時間

4.6.7.1 技術要求：見5.3.1。

4.6.7.2 評價方法：查看竣工圖紙（空調設計說明等）。

4.6.8 雙冷源

4.6.8.1 技術要求：見5.3.1。

4.6.8.2 評價方法：查看竣工圖紙（空調設計說明等）。

4.6.9 冷凍水供回水管網

4.6.9.1 技術要求：見5.3.1。

4.6.9.2 評價方法：查看竣工圖紙（空調設計說明等）。

4.6.10 冷卻水補水存儲裝置

4.6.10.1 技術要求：見5.3.1。

4.6.10.2 評價方法：

（1）查看竣工圖紙（空調設計說明等）；

（2）現場查看。

4.6.11 冷熱通道隔離

4.6.11.1 技術要求：見5.3.1。

4.6.11.2 評價方法：

（1）查看竣工圖紙；

（2）現場查看。

4.7 布線

4.7.1 承擔數據業務的主干和水平子系統

CQC1324-2018184.7.1.1 技術要求：增強級（A級）應采用OM3/OM4多模光纜、單模光纜或6A類以上對絞電纜，主干和水平子系統均應冗余。標準級（B級）宜采用OM3/OM4多模光纜、單模光纜或6A類以上對絞電纜，主干子系統應冗余。

4.7.1.2 評價方法：檢查是否有業主方、第三方確認的測試資料。

4.7.2 進線間

4.7.2.1 技術要求：增強級（A級）不應少于2個；標準級（B級）不應少于1個；基礎級（C級）宜為1個4.7.2.2 評價方法：現場查看。

4.7.3 智能布線管理系統

4.7.3.1 技術要求：增強級（A級）宜；標準級（B級）可。

4.7.3.2 評價方法：現場查看。

4.7.4 線纜標識系統的要求

4.7.4.1 技術要求：應在線纜兩端打上標簽，配電電纜宜采用線纜標識系統。4.7.4.2 評價方法：檢查是否有業主方、第三方確認的測試資料。

4.7.5 在隱蔽通風空間敷設的通信纜線防火要求

4.7.5.1 技術要求：增強級(A級)應采用CMP級或低煙無鹵阻燃電纜，OFNP或OFCP級光纜，也可采用同等級的其它電纜或光纜。

4.7.5.2 評價方法：檢查是否有業主方、第三方確認的測試資料。

4.7.6 公用電信配線網絡接口

4.7.6.1 技術要求：增強級(A級)應為2個以上，標準級（B級）宜為2個，基礎級（C級）宜為1個4.7.6.2 評價方法：檢查是否有業主方、第三方確認的測試資料。

注：對于尚未布線的數據中心不適用

4.8 環境和設備監控系統

4.8.1 技術要求：見5.4.1。

4.8.2 評價方法：現場核查。

注：僅對環境和設備監控系統功能進行核查。

注：對于已經投產的機房等設施，可以參考本規范的部分技術條款執行。

CQC1324-2018194.9 安全防范系統

4.9.1 技術要求：見5.5.1。

4.9.2 評價方法：現場核查。

4.10 給水排水

4.10.1 冷卻水儲水量的要求

4.10.1.1 技術要求：增強級（A級）宜滿足12h用水。

4.10.1.2評價方法：現場核查。

注：1、當外部供水時間有保障時，水存儲量?jī)H需大于外部供水時間。

2、應保證水質滿足使用要求。

4.10.2 與主機房無關的給排水管道穿越主機房

4.10.2.1 技術要求：增強級（A級）、標準級（B級）不應穿越主機房；基礎級（C級）不宜穿越主機房。4.10.2.2 評價方法：

（1）查看圖紙；

（2）現場核查。

4.10.3 主機房地面設置排水系統

4.10.3.1 技術要求：增強級（A級）、標準級（B級）、基礎級（C級）應設置排水系統，用于冷凝水排水、空調加濕器排水、消防噴灑排水、管道漏水 。

4.10.3.2 評價方法：

（1）查看圖紙；

（2）現場核查。

5 現場見證測試技術要求及測試方法

5.1 環境測試

5.1.1 溫度和濕度

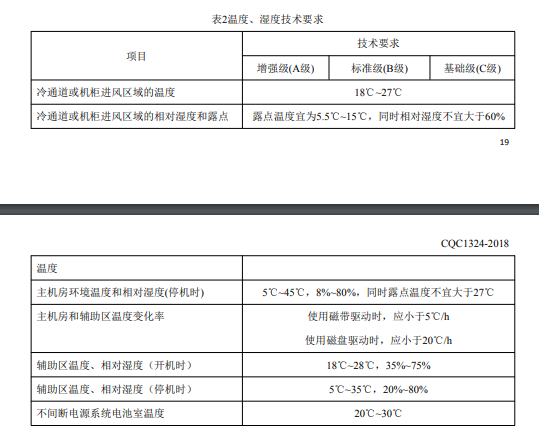

5.1.1.1 技術要求：數據中心場地基礎設施的溫度、濕度技術要求見表1。

5.1.1.2 測試方法：

（1）測試設備：溫度測試設備可以使用水銀溫度計、金屬溫度計、電子溫度計和其他類型的溫度計；濕度測試可以采用普通干濕球溫度計、電子濕度計或其他類型的濕度計；露點溫度測試設備可以使用露點儀或其他類型設備；溫度測試設備的分辨率應優于0.5℃，濕度測量?jī)x器的分辨率應優于3%，露點溫度測試設備的分辨率應優于1℃；

（2）開機狀態下的測試應在設備運行1h后進行；

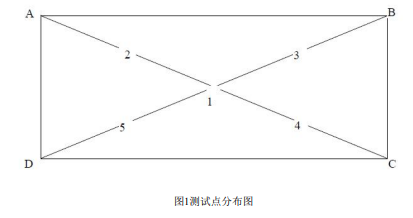

（3）測試點位置應選擇高度距離地面0.8m，距設備表面0.8m以外處，并避開出、回風口；測試點布置面積不大于50m2時，應對角線5點布置，測試點分布如圖1所示，測時點位置2、3、4、5均應選在A～1，B～1，C～1，D～1中心點附近；如機房大于50m2，每增加20m2～50m2，增加3～5個測試點，測試點應平均分布在機房各個區域；

（4）對于采用熱通道/冷通道布局規則的數據中心機房，即兩排機柜進風口面對面形成冷通道，出風口背對背形成熱通道：（A）測試點選擇布置在兩排機柜之間的中心，測試點位置應距離地面0.8m；在冷、熱通道中每3m或每4個機架位置至少設一個測試點；（B）溫、濕度狀況以冷通道的測量數據為判定依據，

CQC1324-201821熱通道的測量數據記錄備案僅作為參考；

（5）對主機房和輔助區的溫度進行足夠長時間的監測，得到溫度變化率。5.1.2 主機房空氣含塵濃度

5.1.2.1 技術要求：數據中心場地基礎設施主機房?jī)?nèi)塵埃數量每升空氣中大于或等于0.5μm的塵粒數要小于17600粒/升。

5.1.2.2 測試方法：

（1）所使用的塵埃粒子計數器，流量在0.1ctm時，分辨率應為1粒；

（2）對于新建數據中心機房，應對機房和空調系統進行清掃，并應在空調運行24h后進行測試；（3）采用光散射粒子計數法，對粒徑大于或等于0.5μm的塵埃粒子計數；（4）采樣時采樣管必須干凈，連接處嚴禁滲漏；管的長度根據測量?jī)x器的允許長度，當無規定時不宜大于1.5m；

（5）計數器采樣管口的朝向應正對氣流方向，對于非單向流的機房，采樣管口宜向上；（6）測試時，室內人員應盡量減少，且測試人員應在采樣口的下風側；

（7）測試布點和采用熱通道/冷通道布局規則的數據中心機房處理方法，同5.1.1.2中的要求一致；（8）每個測試點至少連續測量3次，取其平均值作為最終測試數據。

5.1.3 照度

5.1.3.1 技術要求：

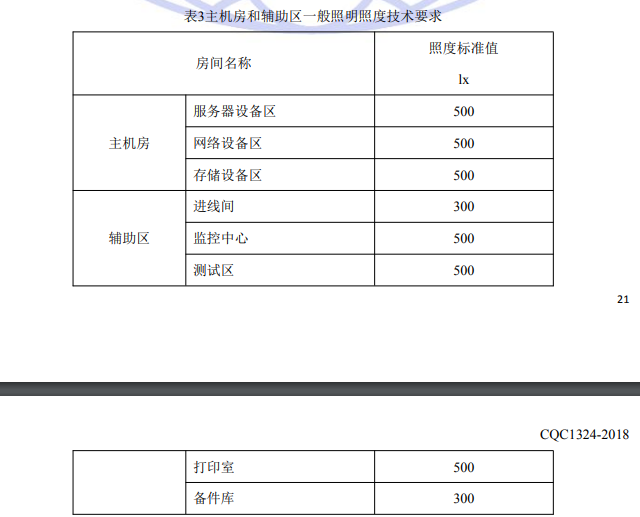

（1）基礎設施內各區域照度值宜符合表的要求。主機房和輔助區應設置備用照明，備用照明的照度值不應低于一般照明照度值的10%；有人值守的機房，備用照明的照度值不應低于備用照明的照度值的50%，備用照明可為一般照明的一部分，一般顯色指數不宜小于80。

（2）工作區域內一般照明的照明均勻度不應小于0.7，非工作區域的一般照明照度值不宜低于工作區域內照明照度值的1/3。

5.1.3.2 測試方法：

（1）測試所使用的照度計，分辨率應為1 lx；

（2）在房間內距墻面1m（小面積房間為0.5m），距地面為0.8m的水平工作面上進行測試；（3）在兩排設備之間通道內測試時，測點應布置在兩排設備之間通道內的中心線上；（4）工作區內應按照每2-4米的間距布置測試點，對于較大區域的機房，可以根據其設計對其進行區域劃分抽樣，抽樣應具有代表性；

（5）測試時，感光球的平面應盡量水平，且盡量避開機柜等陰影區；

注：照度技術要求允許偏離。

5.1.4 噪聲

5.1.4.1 技術要求：總控中心內，在長期固定工作位置測量的噪聲值應小于60dB（A）。5.1.4.2 測試方法：

（1）測試用的聲級計其分辨率應為0.1dB；

（2）測試點分布可參照?qǐng)D1中的要求；如機房大于50m2，可按面積增加測點，測點應平均分布在機房各個區域；

（3）測試點應距離地表面1.2m~1.5m；

（4）選用A計權，測試的穩定值即為該點的實測數值。

5.1.5 振動加速度

5.1.5.1 技術要求：在電子信息設備停機條件下，主機房地板表面垂直及水平向的振動加速度不應大于500mm/s

2。

5.1.5.2 測試方法：

（1）所采用的振動測試儀頻率范圍覆蓋1Hz~20kHz；

（2）測試點選擇3～5點，大面積房間可增加測試點；

（3）在每一個點讀數前先讓儀器在該點停留五到十分鐘，取最大值。

5.1.6 無線電騷擾環境場強

CQC1324-2018235.1.6.1 技術要求：主機房和輔助區內的無線電騷擾環境場強在80MHz～1000MHz和1400MHz～2000MHz頻段范圍內不應大于130 dB（μv/m）。

5.1.6.2 測試方法：

（1）無線電騷擾環境場強測量?jī)x表應符合GB/T6113.101的技術要求；

（2）測量前照明燈具應全部正常開啟；

（3）測點應選擇在機房?jī)?nèi)距專用空調、UPS主機及電池、新風機、機房動力配電柜等機房專用輔助設備1m外，如果距離不滿足要求，應在報告中注明；

（4）每50m2布置不少于5個測試點；

（5）記錄每個測試位置的頻譜圖，如果峰值大于限值時，需要給出此位置的采用準峰值檢波的最大值。5.1.7 工頻磁場場強

5.1.7.1 技術要求：主機房和輔助區工頻磁場場強不應大于30A/m。

5.1.7.2 測試方法：

（1）測點應選擇在機房?jī)?nèi)距專用空調、UPS主機及電池、新風機、機房動力配電柜等機房專用輔助設備0.6m外；

（2）每50m2布置不少于5個測試點；

（3）使用低頻磁場強度測試儀進行檢測。
