說起視頻干擾，要講一下視頻監控信號傳輸?shù)膫鹘y(tǒng)方式視頻基帶傳輸。所謂的視頻基帶傳輸是指視頻信號不經過頻率變換等任何處理由圖像攝取端通過同軸電纜直接傳輸?shù)奖O(jiān)視端的傳輸方式，圖像在傳輸時直接利用同軸電纜的0~6MHz來傳輸，非常容易受到干擾，使圖像出現網紋、橫紋和噪點影響監視效果。對于基帶傳輸視頻干擾，從干擾源角度分為交流聲干擾和空間電磁波干擾，從干擾切入方式分為傳導式干擾和輻射式干擾。下面分析一下常見視頻干擾現象及其原因。

　　1、工頻干擾

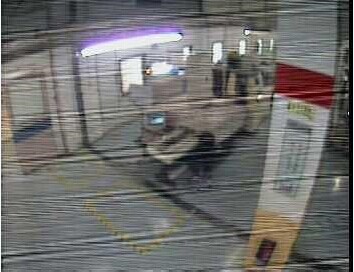

　　干擾現象：圖像出現雪花噪點、網紋或很寬暗橫帶持續不斷滾動。

　　干擾原因：此現象是當攝像端與監控設備端同時接地時，由于地電阻及電纜外皮電阻的存在，在兩地之間電力系統各相負載不平衡或接地方式不同引起50Hz電位差，從而產生工頻干擾所致。地電位使兩接地端存在電壓降，電壓降加在屏蔽層兩端并與大地(地電阻)構成回路產生地電流，地電流經過線纜屏蔽層形成干擾電壓，地電流的部分諧波分量落入視頻芯線，致使芯線與屏蔽層之間產生干擾電位，使干擾信號加入視頻信號中對監控圖像形成干擾。

　　2、空間電磁波干擾

　　干擾現象：圖像出現較密的斜形網紋，嚴重時會淹沒圖像。

　　干擾原因：當監控電纜在空中架設時，空中電磁波干擾信號所產生的空間電場會作用于監控傳輸線路，使線路兩端而產生相當大的電磁干擾電壓，其頻率約在200Hz~2.3MHz。由于電纜中電位差的存在，使電纜屏蔽層產生干擾電流，而一般情況下攝像端和監控設備端均為接地狀態，這就使干擾電流通過線纜兩端接地點與大地形成回路，導致終端負載產生干擾電壓，干擾信號耦合進視頻信號中，產生圖像干擾情況。

　　3、低頻干擾(20Hz-nKHz低頻噪聲干擾)

　　干擾現象：圖像出現靜止水平條紋。

　　現象原因：由于聲音、數據等信號屬于低頻信號，其頻帶狹窄在傳輸時只用到20Hz~nKHZ，幾乎采用任何種類的電纜都可以傳輸，一般只受交流聲干擾。用于傳輸視頻信號的同軸電纜，其屏蔽層抗干擾曲線特性表明干擾信號頻率越高其屏蔽性能越好，對于諸如載波電話、有線電臺等低頻率信號干擾反而顯得蒼白無力。低頻干擾信號同樣會在傳輸線纜上產生干擾電壓，從而影響圖像質量。

　　4、高頻干擾

　　干擾現象：圖像出現雪花點或高亮點。

　　現象原因：雖然視頻傳輸所用同軸電纜抗高頻干擾要比抗低頻干擾性能強，但是強高頻干擾信號還會對圖像的傳輸產生干擾。大電荷負載啟停、變頻機及高頻機等在工作時除了輸出高強度基波外，同時還會產生高強度的二次諧波。雖然諧波強度比基波低很多，但高次諧波頻帶很寬且成分復雜，所以基波的各次諧波都會對利用視頻基帶傳輸(即6MHZ帶寬內)的視頻信號造成不同程度的干擾。經過多次精度實驗，高頻干擾信號的基波和諧波頻率均在45MHz以?xún)?nèi)。

　　5、反射干擾

　　干擾現象：圖像出現重影。

　　干擾原因：視頻信號在傳輸過程中色度、亮度及飽和度都會有相應衰減，當傳輸視頻的同軸網絡阻抗不匹配(也稱失配)時，視頻信號傳輸?shù)浇K端會有部分色度、亮度及飽和度產生微反射，反射回來的信號會回到發射處形成再反射，與視頻信號疊加經過延時和損耗到達終端。多個反射信號將在接收端產生碼間干擾(ISI)，ISI會導致監視器收到錯誤的輸入信號幅度和相位并顯示出來，這就使傳回來的圖像看起來好象清楚的圖像上又蒙上了一層模糊不清的圖像現象，即重影現象。

　　6、靜電干擾

　　干擾現象：圖像時有網紋時有噪點，且時有時無。

　　干擾原因：在發電場、煤礦和工業企業等存在高電壓(1000V以上)輸出、嚴重機械摩擦及高電磁環境場所接地時的對地電位差都在400VP-P~1500VP-P之間。接地與大地之間存在電位差的現象就屬于靜電現象的一種，存在靜電現象時，接地端(包括冷地和熱地)和大地就相當于一個帶正電荷和負電荷的電容器。根據電容器的工作原理可知，當電荷容量達到一定程度時便會放電。那么靜電放電時便會在不同的接地端之間形成電位差，使傳輸線路上屏蔽層形成地電流，從而使干擾信號耦合進視頻信號并送入監控設備中。靜電對視頻傳輸干擾情況取決于靜電電壓差的大小，嚴重時會造成接口芯片的損傷或損壞。
