電對數據中心的重要性就像水對魚兒的重要性一樣，一旦數據中心發生斷電情況，若沒有很好的備份供電系統，諸多設備承載的業務就會發生中斷，給數據中心帶來嚴重?fù)p失。現在的數據中心供電都要考慮冗余，根據冗余方式的不同，普遍存在三種設計方案，這三種方案適用于絕大多數的數據中心。

供電方案一

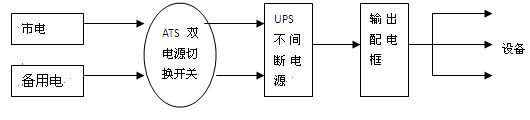

圖1：供電方案一

這是傳統數據中心普遍采用的供電方案，數據中心采用兩套供電輸入系統，一套市電，一套備用電，備用電可以是蓄電池或柴油發電機組，市電是主用供電系統，當市電故障時，通過ATS自動切換到備用電上，這樣斷電故障不會對后端設備產生影響。高精度的UPS供電切換時間可以在30MS以下，可以滿足絕大部分設備持續供電。

供電方案二

方案一只從輸入供電方面考慮備份，一旦ATS、UPS、配電框發生故障，還是會引起數據中心業務的全部中斷，所以方案二增加了這些部件的冗余，提升了供電系統的可靠性。具體如圖2所示：

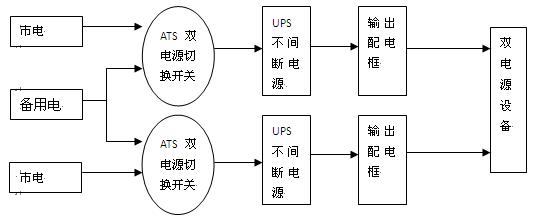

圖2：供電方案二

方案二中對ATS、UPS、配電框等設備都做了冗余設計，同時引入兩路市電�，F(xiàn)在的市電比較穩定，停電次數并不多，所以采用兩路市電可以增加供電的可靠性。因?yàn)橐话愕膫溆秒姛o(wú)法長時間供電，蓄電池供電只能維持幾個小時，往往無法支撐長時間的斷電，而市電的線路故障修復有時可能需要數天，這對于數據中心是無法忍受的，所以通過引入兩路市電確保數據中心的長時間供電。

供電方案三

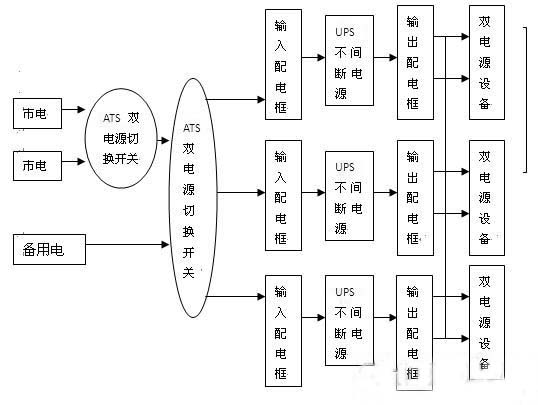

圖3：供電方案三

供電方案三是目前最完善的一種供電方式，冗余設備考慮到了各個環節。對于負載設備，這種方案設計與方案三沒有差別。但是相對于方案二，方案三將節省-投資成本約25%，提高系統可利用率從每臺50%提高到66%。

誠然，要做到數據中心永不斷電還有很多工作要做。本文著重介紹了數據中心供電系統常用的設計方案，可以用做新建數據中心以及準備進行數據中心優化擴容時參考。
