1、數據中心空調系統施工及驗收應包括空調系統設備安裝、風管與部件制作與安裝、系統調試及驗收。

2、空調系統的施工及驗收，除應執行《數據中心基礎設施施工及驗收規范》GB50462-2015規范外，尚應符合現行國家標準《通風與空調工程施工規范》GB50738與《通風與空調工程施工質量驗收規范》GB50243的有關規定。

3、空調系統的管道、設備、部件及管道的標識制作與安裝應符合設計要求。







空 調 設 備 安 裝



1、空調設備安裝前，應根據設計要求，完成空調設備基座的制作與安裝。

2、空調設備安裝時，在機組與基座之間應采取隔振措施，且應固定牢靠。

3、空調設備的安裝位置應符合設計要求，還應滿足冷卻風循環空間要求。

4、分體式空調機，連接室內機組與室外機組的氣管和液管，應按設備技術要求進行安裝。氣管與液管為硬紫銅管時，應按設計位置安裝存油彎和防振管。

5、專用空調機組安裝應符合下列規定：

1）采用下送風時，送風口與底座、地板或隔墻接縫處應采取密封措施；

2）與冷卻水管道連接處，應采取防漏和防結露措施。

6、組合式空調機組，設備與風管的連接處宜采用柔性連接，并應采取加固與保溫措施。

風管、風管部件制作與安裝

風管、風管部件制作與安裝

風管、風管部件制作與安裝

風管、風管部件制作與安裝





1、空調系統風管部件應包含風閥、風罩、風口、過濾器、消聲器等部件。

2、鍍鋅鋼板制作風管應符合下列規定：

1）表面應平整，不應有氧化、腐蝕等現象。加工風管時，鍍鋅層損壞處應涂兩遍防銹漆；

2）風管接縫宜采用咬口方式。板材拼接咬口縫應錯開，不得有十字拼接縫；

3）風管內表面應平整光滑，在風管安裝前應對內表面進行清潔處理；

4）對于用角鋼法蘭連接的風管，風管與法蘭的連接應嚴密，法蘭密封墊應選用不透氣、不起塵、具有一定彈性的材料，緊固法蘭時不得損壞密封墊；

5）風管法蘭制作應符合設計要求，并應按現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定執行。

3、矩形風管符合下列情況之一的應采取加固措施：

1）無保溫層的長邊邊長大于630mm；

2）有保溫層的長邊邊長大于800mm；

3）風管的單面面積大于1.2㎡。

4、金屬法蘭的焊縫應嚴密、熔合良好、無虛焊。法蘭平面度的允許偏差應為±2mm，孔距應一致，并應具有互換性。

5、風管與法蘭的鉚接應牢固，不得脫鉚和漏鉚。風管管口處翻邊應平整、緊貼法蘭，寬度不應小于6mm。法蘭四角處的咬縫不得開裂和有孔洞。

6、風管支架、吊架在安裝前應進行防銹處理，其明裝部分應增涂一遍面漆。

7、固定風管時，不宜在風管連接處、風閥安裝處及傳感器的安裝點設置固定支架。

8、風管及相關部件安裝應牢固可靠，安裝完成后應進行相關工序檢驗。

9、防火閥、風口、過濾器、消聲器應按設計位置安裝，并應安裝可靠，過濾器應便于更換。

10、防火閥應符合現行國家標準《建筑通風和排煙系統用防火閥門》GB15930有關的規定。防火閥應有產品合格證。

11、防火閥安裝應牢固可靠、啟閉靈活、關閉嚴密。閥門驅動裝置動作應正確、可靠。

12、手動調節閥的安裝應牢固可靠、啟閉靈活、調節方便。

13、電動調節閥應能在全程范圍內自由調節，且安裝牢固。電動閥執行器動作應準確、可靠、調節靈活。

14、新風口應安裝過濾網、防護罩（網），排風口應安裝防護罩（網）。

15、保溫宜在風管安裝工序檢驗合格后進行，并應符合設計要求。

空 調 系 統 調 試



1、風管安裝完成后，應根據風管的設計壓力進行漏風量測試，并做相應記錄，并應符合現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定。

2、空調系統調試應在空調設備、新風設備安裝調試合格后進行。先進行空調系統設備單機調試，單機調試完畢后應根據設計指標進行系統調試。

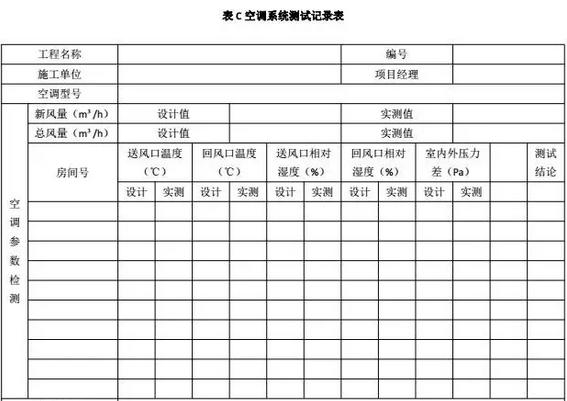

3、空調系統驗收前，應按《數據中心基礎設施施工及驗收規范》GB50462-2015規范附錄C的內容逐項測試和記錄，并應在交接驗收時提交。

施 工 驗 收



1、空調系統施工驗收內容及方法應按現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定執行。

2、施工交接驗收應符合《數據中心基礎設施施工及驗收規范》GB50462-2015規范第3.3.2條的規定。
